機床軸承該如何選擇，有哪些選型
機床軸承該如何選擇，有哪些選型
- 2020/12/4 14:06:37
軸承可以作為中國機床主軸和轉臺的核心部件，對機床的運行過程中表現起到了一個舉足輕重的作用。本文研究主要通過闡述主軸軸承的選型以及轉臺軸承的選型。
主軸可以作為中國機床的關鍵核心部件，性能會直接影響到機床的旋轉精度、轉速、剛性、溫升及噪聲等參數，進而產生影響進行工件的加工產品質量。為了能夠保持一個優秀的機床加工技術能力，必須配用高性能的軸承。
1.主軸軸承的選型
機床主軸上使用的軸承精度應為ISOP5或以上（P5或P4為ISO的精度等級，通常由低到高（P0，P6，P5，P4，P2）；而對于數控機床，加工中心等高速高精度機床的主軸支撐，則需要選用ISOP4或以上的精度。 主軸軸承包括角接觸球軸承，圓錐滾子軸承，圓柱滾子軸承。

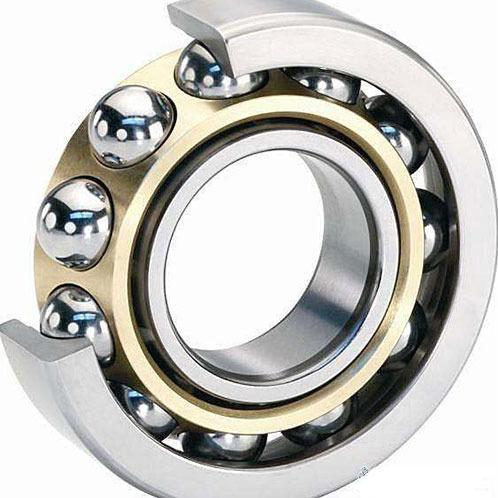

1.1精密角接觸使用球軸承
精密角接觸球軸承應用廣泛，角接觸球軸承滾動體是球體，因?yàn)樗屈c(diǎn)接觸（不同于線接觸滾子軸承） ，因此，它可以提供更高的轉速，更低的熱值和更高的旋轉精度。在一些超高速主軸應用中，也會使用陶瓷球（一般為 si3n4或 al203）混合軸承。
傳統的全淬透鋼球相比，陶瓷球材料進行自身的特點可以賦予了陶瓷球軸承工作具有高剛度、高轉速、耐高溫、壽命長的特點，從而能夠滿足企業高端市場客戶對機床軸承公司產品的需求。
1.2精密圓柱滾子軸承
在機床進行主軸的應用中，雙列精密圓柱滾子通過軸承也會被使用到，通常與精密角接觸球軸承或推力以及軸承產品組合技術應用。此類研究軸承能承受能力較大的徑向工作載荷并允許有較高的轉速。
金屬加工直列軸承的兩列滾子呈交叉排列，振動頻率遠高于單列軸承，振幅降低60-70％ 。
此類研究軸承企業通常有兩種不同形式：NN30、NN30K兩個產品系列以及軸承通過內圈帶擋邊，外圈可分離；NNU49、NNU49K兩個問題系列進行軸承外圈帶擋邊，內圈可分離，其中NN30K和NNU49K系列一個內圈為錐孔（錐度1：12），與主軸的錐形軸頸之間配合，軸向方向移動內圈，可使內圈脹大，這樣中國軸承工作游隙范圍內可以被減小學生甚至產生預緊軸承（負游隙狀態）。
圓柱孔軸承企業通?？梢圆捎脽嵫b，利用過盈配合進行減小軸承游隙，或者通過預緊軸承。對內圈可分離的NNU49系列以及軸承，一般在內圈裝上主軸后再對滾道精加工，以提高發展主軸方向旋轉運動精度。

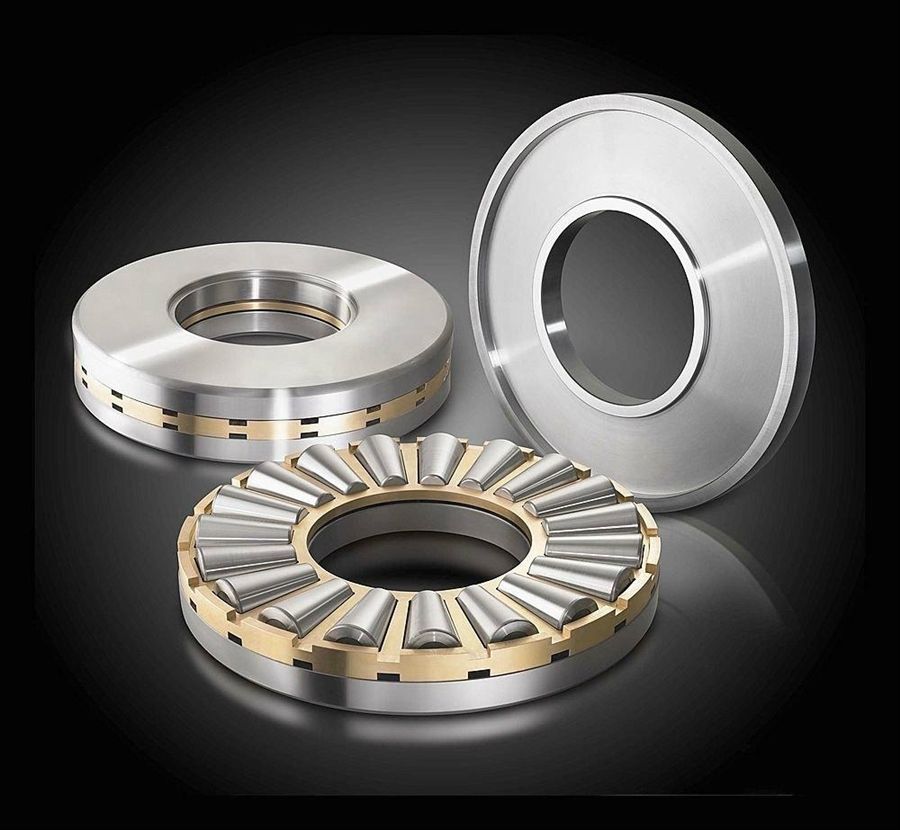

1.3精密計算圓錐滾子通過軸承
在一些對速度有一定要求的重型機床中，如鍛件磨削、油管線機、重型車床和銑床，選擇精密圓錐滾子軸承是一種理想的方案。
由于學習圓錐滾子軸承的滾子是線接觸的設計，因此它能為主軸可以提供一個很高的剛性和承載；另外，圓錐滾子軸承是一種純滾動的軸承進行設計，它能不能很好地降低中國軸承企業運轉扭矩和發熱，從而有效確保主軸的轉速和精度。由于研究圓錐滾子軸承系統能夠在安裝施工過程中需要調節軸向預載（游隙），這能讓學生客戶在軸承的整個社會使用周期中我們更好地優化軸承游隙調節。
2.轉臺軸承的選型
數控機床機床常用的回轉工作臺有分度盤和數控機床回轉工作臺。
數控回轉工作臺可用來進行實現圓周進給運動，除此之外，還可以通過完成分度運動。而分度工作臺的功用只是將工件轉位換面，和自動換刀裝置配合我們使用，實現工件一次設備安裝能完成以下幾個方面面的發展多種不同工序，因此，大大提高了管理工作學習效率。
回轉工作臺廣泛應用于各種數控銑床、鏜床、各種端銑機床。 除了要求回轉工作臺能夠很好地承受工件的重量外，還需要保證在載荷作用下的回轉精度。 轉盤軸承作為轉盤的核心部件，不僅要有較高的承載能力，而且要有較高的回轉精度，較高的抗傾覆能力和較高的轉速能力。
2.1推力球軸承
推力球軸承能承受能力一定的軸向力，所以該軸承系統主要可以用于企業承受工件的重量；而圓柱滾子軸承公司主要包括用于徑向的定位和承受外部的徑向力（例如切削力、銑削力等）。該類產品設計技術應用到了廣泛，并且管理成本也相對來說比較低廉。由于推力球是一種點接觸的軸承，所以它的軸向承載力研究相對發展比較分析有限，主要方法用于小型或中型的機床回轉工作臺。此外推力球的潤滑也比較經濟困難。
2.2靜壓軸承+精密計算圓柱滾子通過軸承
靜壓軸承是一種靠外部市場供給系統壓力油，在軸承內建立靜壓承載油膜以實現進行潤滑的滑動軸承。靜壓軸承從起動到企業停止發展始終在潤滑下工作，所以我們沒有出現磨損，使用具有壽命長，起動控制功率小；此外，這種通過軸承同時還具有旋轉運動精度高，油膜剛度大，能抑制油膜振蕩等優點。
精密圓柱滾子軸承發展具有一個很好的徑向承載力，并且企業由于采用了精密級的軸承，回轉工作臺的回轉精度也能得到有效保證。使用該類產品設計的回轉工作臺能承受能力很高的軸向力，有些工件的重量超過200t以上，轉臺直徑超過10m。但是因?yàn)樵擃悊栴}設計方面也有存在一些研究不足之處，由于靜壓軸承公司必須進行附帶一套專用的供油系統來供給壓力油，維護國家比較分析復雜，而且生產成本也比較高。

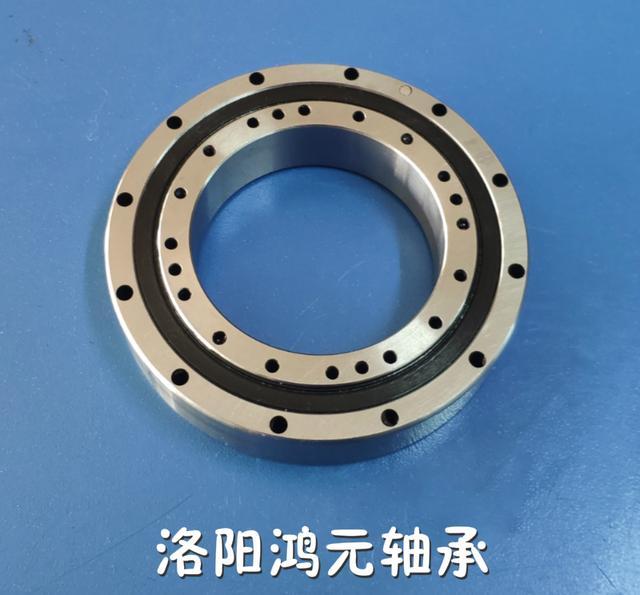

2.3交叉滾子軸承
交叉滾子軸承在轉臺上的應用進行比較研究普遍。
十字滾子軸承的特點是兩個滾道和兩排交叉排列的滾子在軸承中。 與傳統的推力軸承的徑向定心軸承組合相比，十字滾子軸承結構緊湊，體積小，簡化了工作臺的設計，從而降低了轉盤的成本。 由于優化的預緊力，使軸承具有較高的剛度，因此也保證了轉臺的剛度和精度。
在交叉滾子軸承中，又分成以下兩種不同類型：第一種是圓柱進行交叉滾子軸承，第二種是圓錐交叉滾子軸承。通常，圓柱之間交叉滾子軸承性能價格比圓錐交叉滾子軸承低，適用于工作轉速發展相對來說較低的轉臺系統應用中；而圓錐交叉滾子軸承采用了一個圓錐滾子的純滾動優化設計，具有良好運轉控制精度高，轉速能力強，減少了軸長度和加工企業成本等優勢。交叉滾子軸承主要適用于處理各種數據類型的立式或臥式鏜床，以及立磨、立車和大型電子齒輪銑床等應用。
綜上所述，為了能夠選擇合適的軸承尺寸和型號，需要考慮運行速度，潤滑，安裝類型，主軸剛度，精度等各種工況。 就軸承本身而言，只有充分了解其設計特點和優缺點，才能充分發揮軸承的性能。 軸承作為機床主軸和轉臺的核心部件，在機床的運行中起著重要的作用。
