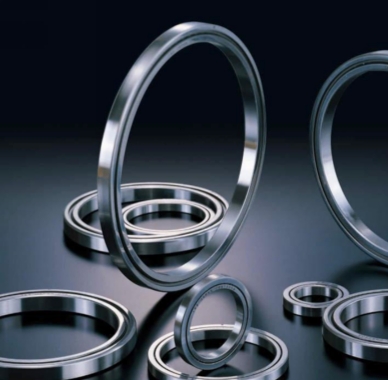

一.交叉滾子軸承特點 結構特點：
交叉滾子軸承，是圓柱滾子在呈900的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，極薄形式更是接近于極限的小型尺寸，并且具有高鋼性，且精度可達到P5、P4、P2級。因此適合于工業機器人的關節部和旋轉部、機械加工中心的旋轉臺，精密旋轉工作臺、醫療機器、計算器、軍工、IC制造裝置等設備。
旋轉精度：
軸承中垂直排列的滾子間裝有隔離塊，防止了滾子的傾斜和滾子之間的相互摩擦，減小了旋轉力矩。另外，與以前使用鋼板保持器相比，不會發生滾子在一方接觸現象或鎖死現象。同時，因內圈（或外圈）是兩分割的構造，軸承間隙可調整，即使被施加預載，也能獲得高精度地旋轉運動。
使用特點：
被分割的內環（或外環），在裝入滾柱和間隔保持器后，與交叉滾柱軸環固定在一起，以防止互相分離，故安裝交叉滾柱軸環時操作簡單。通過間隔保持器使?jié)L柱間的相互摩擦消失，防止?jié)L柱側倒，從而能獲得穩定的旋轉扭矩。由于滾柱為交叉排列，因此只用一套交叉滾柱軸承就可承受各個方向的負荷，與傳統型號相比，剛性提高3~4倍。
二.交叉圓柱滾子軸承類型：1、RB型交叉滾子軸承
RB型（外環分割型、內環旋轉用）此系列型號為交叉圓柱滾子軸承的基本型，內、外環尺寸被最小限度地小型化，其構造是外環是分割型，內環是一體設計，適合于要求內環旋轉精度高的部位。 RB系列主要型號：RB4010UUCC0、 RB4510UUCC0、 RB5013UUCC0、 RB6013UUCC0、RB7013UUCC0、RB8016UUCC0、 RB9016UUCC0 、RB10016UUCC0、RB10020UUCC0、RB11012UUCC0、RB11015UUCC0、 RB11020UUCC0、RB12016UUCC0、RB12025UUCC0、RB13015UUCC0、RB13025UUCC0、 RB14016UUCC0、RB14025UUCC0、RB15013UUCC0、RB15025UUCC0、RB15030UUCC0、 RB16025UUCC0、RB17020UUCC0、RB18025UUCC0、RB19025UUCC0、RB20025UUCC0、 RB20030UUCC0、RB20035UUCC0、RB22025UUCC0、RB24025UUCC0、RB25025UUCC0、 RB25030UUCC0、 RB25040UUCC0、RB30025UUCC0、RB30035UUCC0、RB30040UUCC0、 RB35020UUCC0、RB40035UUCC0、RB40040UUCC0、RB45025UUCC0、RB50025UUCC0、RB50040UUCC0、RB50050UUCC0、RB60040UUCC0、RB70045UUCC0、RB80070UUCC0、 RB90070UUCC0、RB1000110UUCC0、RB1250110UUCC0
CRBH型交叉滾子軸承CRBH型（內、外環一體型） 該系列型號內、外環都是一體結構，用于外環和內環旋轉。
CRBH5013A CRBH6013A CRBH7013A CRBH8016A CRBH9016A CRBH10020A CRBH11020A
CRBH12025A CRBH13025A CRBH14025A CRBH15025A CRBH20025A CRBH25025A
RA型交叉滾子軸承RA型（外環分割型、內環旋轉用）此系列型號是將RB型內、外環厚度減小到極限的緊湊型。適合于需要重量輕、緊湊設計的部位，例如機器人和機械手旋轉部位。
RA5008、 RA6008、RA7008、 RA8008、 RA9008、 RA10008、 RA11008、 RA12008、 RA13008
RA14008、 RA15008、 RA16013、 RA17013、 RA18013、 RA19013、 RA20013
三.YRT轉臺軸承
YRT轉臺軸承（軸向/徑向組合軸承）由一個推力/向心座圈，一個推力/向心軸圈，一個推力墊圈，兩個滾針保持架組件和一組向心圓柱滾子組成。座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。高傾斜剛度和極高的精度。適用于回轉工作臺，卡盤和鐵刀頭以及測量和實驗中的軸承配置。該型軸承對與之相配的設備零件的要求也較高。安裝時需控制安裝螺釘?shù)呐ぞo力矩。
YRT轉臺軸承的主要型號：YRT50、 YRT80、 YRT100、 YRT120、 YRT150、 YRT180、 YRT200、 YRT260、 YRT325 YRT395、 YRT460、 YRT580、 YRT650、 YRT850、 YRT950、 YRT1030、 YRT1200
四、諧波減速機軸承 諧波減速機配套交叉滾子軸承，根據其使用場合分為外圈分體、內圈整體（CSF/CSG系列）和外圈與內圈均為整體（SHF/SHG系列）兩大類。滾動體為圓柱滾子，分布于互成90°垂直排列在V型滾道中。這種結構使得單個軸承就可以同時承受軸向載荷、徑向載荷和傾覆力矩等各個方向的載荷，軸承具有很高的剛度、旋轉精度以及復合承載能力；該類軸承外形緊湊，軸承自帶有安裝孔，便于客戶直接安裝，適合于各種不同類型的諧波減速機。
1、SHF/SHG型諧波減速機配套交叉滾子軸承-BSHF/BSHG型（外圈整體，內圈整體）SHF/SHG型諧波減速機軸承主要型號BSHF-14/BSHG-14 （CRU14-70） 尺寸-35.6x70x15.1mm
SHF-17/SHG-17 （CRU17-80）尺寸-44.1x80x17mm
SHF-20/SHG-20 （CRU20-90）尺寸-51.3x90x18.5mm
SHF-25/SHG-25 （CRU25-110）尺寸-64.2x110x20.7mm
BSHF-32/BSHG-32 （CRU32-142）尺寸-84x142x24.4mm
BSHF-40/BSHG-40 （CRU40-170）尺寸-106x170x30mm
BSHF-50/BSHG-50 （CRU50-214）尺寸-129x214x36mm
2、CSF/CSG型諧波減速機配套交叉滾子軸承-BCSF/BCSG系列（外圈分體，內圈整體）該型軸承外圈為分體結構，內圈為整體結構，安裝時不需要法蘭和軸承座，適合CSF/CSG系列的諧波減速機。
