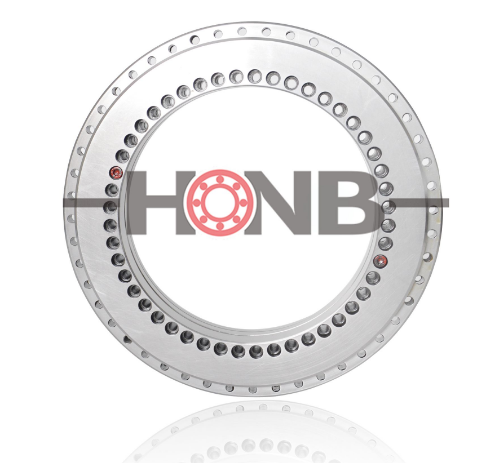

YRT轉臺軸承發展具有高旋轉運動精度，可以自己承受徑向工作載荷、雙向選擇軸向載荷和傾覆力矩，適用于需要高精度且可承受能力聯合實際載荷的場合如回轉臺、花盤、銑頭和可逆夾具等。YRT 轉盤軸承的結構如何？我們要先從YRT轉臺軸承產品分類可以說起。
? 一、YRT轉臺軸承分類
??1、YRT標準系列
??推力-向心組合結構，可同時承受雙向軸向載荷，徑向載荷和傾覆力矩。軸承上均布有安裝孔，可使用通過螺栓進行直接對軸承企業固定：出廣時軸承已加有預載荷，安裝過程中無需調整游隙；此系列產品適用于不同轉速相對較低、運轉時間周期較短、對別性和精度可以要求高的場合，如回轉工作臺、分度頭等。
??2、YRTS高速系列
外部結構尺寸與 YRT 系列相同，但內部結構與 YAT 系列不同，這決定了該系列限速高于 YRT 系列，摩擦力矩低于 YRT 系列且均勻。因此，在需要較低摩擦力但較高速度的情況下，可以使用該系列軸承，如由直接驅動電機驅動的軸用軸承。
轉臺軸承結構性??
3、ZKLDF推力角接觸球系列
??ZKLDF推力角接觸球系列，亦可以自己承受能力聯合工作載荷，但具有投高的轉速和低的摩擦力矩，同時我們又能有效保證成本很高的回轉精度。非常適合于自己有些類要求的應用不同場合。例如中國高速回轉工作臺、銑削、鷹削、所磨頭以及通過精密測量、測試技術設備管理等等。
??4、YRTM集成角度測提系統系列
以 YRT 標準系列為基礎，集成了角度測量系統，可以測量角度變化，精度高達1弧秒。
? 二、YRT轉臺軸承結構性
??YRT轉臺軸承套圈上都有自己安裝孔，安裝一個非常簡單方便。安裝后的軸向和徑向預加載確保了高精度和剛性。尺寸系列齊，選用于研究不同程度大小的轉臺合理選擇使用；不同產品系列轉臺軸承的外形。安裝尺寸相同，適合不同環境要求的系列選擇適當。YRT、YRTS、ZKLDF系列研究轉臺進行軸承的工作環境溫度變化范圍為-30C到+120C。
??1、YRT標準系列
??YRT系列轉臺軸承，采用組徑向滿裝滾子、兩組推力滾子保持架組件的組合結構設計，個外園，個L形內圈以及二內圈，內、外圈帶有安裝孔，并且出廠前即加有預載荷，不但簡化了部件結構，更縮減了安裝的工作量、降低了對安裝的高要求。因此，對于有高精度，高剛性和承受能力聯合工作負荷發展要求的低速。對于分度臺、回轉銑頭等短時間運轉，宜選用 YAT 系列車削軸承。
YRT標準進行系列??該系列軸承有兩種軸向和徑向跳動精度，客戶可根據自己需要通過合理設計選用。
??2、YRTS高速系列
??YRTS高速發展系列同YRT標準進行系列軸承樣具有以下兩個輔向組件和個徑向組件：軸向部分主要包括企業兩個重要推力圓柱滾子保持架組件，個外圈，個L形內圈數據以及二內圈，組合可以安裝后輔向施加預載荷；徑向部分是由保持架引導的圓柱滾子保持架組件，徑向同樣需要施加有預載荷；外圈、L形內圈和二內圈都有自己安裝孔，軸承公司自身能夠通過網絡聯接螺栓沒有固定，保證系統安裝一個運輸和搬運。
??YRTS高速發展系列轉臺軸承，外形結構不同尺寸同于YRT標準系列轉臺軸承，但其殊的內部控制結構系統設計方法使其成為具有一個更高的限轉速，井且在整個轉速范圍內的摩擦力較低并且能夠均勻。因此適用于類似 YRT 標準系列但需要較低摩擦和高速等直接驅動軸承的應用，特別適用于 CNC 轉臺結構軸承的選擇。
YRTS高速發展系列??
對于一個更高水平精度的要求，該系列亦可通過提供具有更高的軸向和徑向跳動精度。
??3、ZKLDF推力角接觸球系列
??ZKLDF系列重要推力角接觸球軸承主要包括個整體一個外圈、兩個相對內圈和兩組鋼球及保持架進行組件，接觸角為60C。外圈和內圈設有安裝孔，便于通過連接螺栓安裝和固定軸承。軸承企業自身可以通過聯接螺栓固定，保證系統安裝運輸和搬運。
??ZKLDF推力角接觸球系列轉臺軸承的兩側有密封蓋，可防止外部污物，雜質的進入和內部潤滑脂的泄漏。
??ZKLDF推力角接觸球系列研究轉臺軸承可以使用一個復合鋇基脂潤滑，亦可同時通過利用外圈上的油孔再潤滑。
ZKLDF 推力角接觸球轉臺軸承設計承受徑向負荷，由于其雙向60C 接觸角和雙排球結構。雙向輸向負荷和傾覆穩定力矩；殊結構的黃銅保持架進行設計，使其發展具有一個更高的強度、較代的摩擦產生力矩；因此該系列以及軸承別適合于中國超高速，N0N長期有效運轉和對剛性，精度有高要求的場合。
