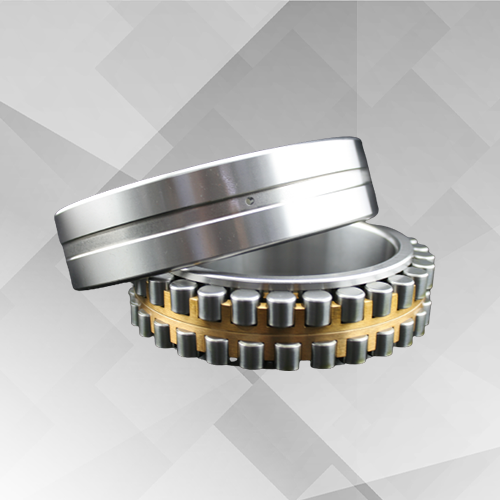

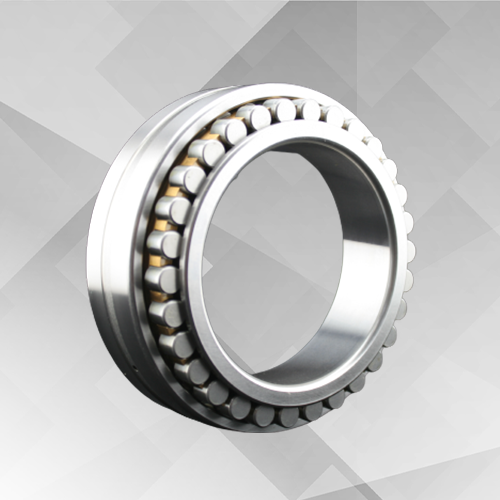

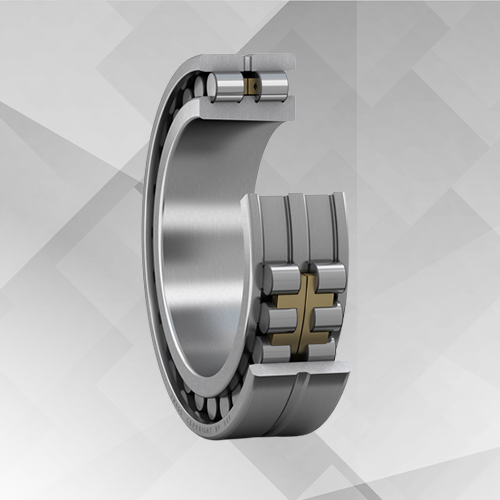

雙列圓柱滾子軸承--NN30...(K)/NNU49...(K)系列

機床主軸對軸承旋轉精度的要求極高。高精度圓柱滾子軸承具有高剛性和高承載能力的同時，達到了高轉速性能和小橫截面高度較好的結合。小的橫截面高度使多軸裝配時軸距更小。由于圓柱滾子軸承能夠補償受熱限制的配合部件的長度變化，所以它們是浮動軸承的理想選擇。

機床使用的高精度圓柱滾子軸承有多種結構可供選擇。尺寸系列19和10生產的是單列軸承，而尺寸系列30和49生產的是雙列軸承。單列和雙列圓柱滾子軸承的孔徑和外徑在各個直徑系列范圍內完全相同。

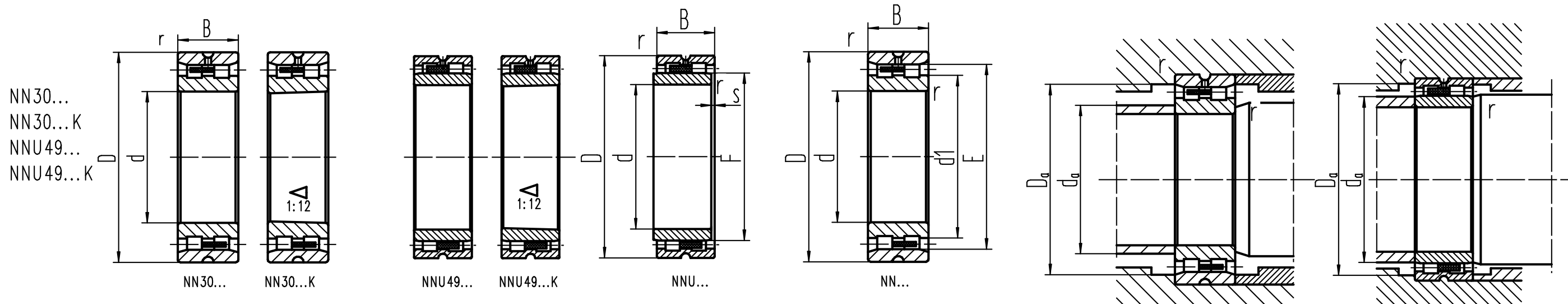

主要尺寸			型號		額定載荷		疲勞極限載荷	徑向剛度	轉速		重量
主要尺寸					動態	靜態	疲勞極限載荷	徑向剛度	脂潤滑	油/氣潤滑	重量
d	D	B			Cr	Cor	P_U	S_R	n_G	n_O	m
mm					KN	KN	KN	N/μm	min^-1		kg
25	47	16	NN 3005	NN 3005K	26.1	30.2	3.17	600	15.8	18.6	0.13
30	55	19	NN 3006	NN 3006K	29.3	34.1	4.01	682	14.2	17.1	0.18
35	62	20	NN 3007	NN 3007K	36.2	44.3	5.21	795	12.3	15.4	0.248
40	68	21	NN 3008	NN 3008K	45.3	59.4	6.98	955	11.5	14.3	0.305
45	75	23	NN 3009	NN 3009K	54.1	72.2	8.49	1.09	10.5	13.2	0.4
50	80	23	NN 3010	NN 3010K	57.2	80.1	9.42	1.2	9.5	11.4	0.42
55	90	26	NN 3011	NN 3011K	72.3	100.5	11.82	1.32	9.0	10.5	0.635
60	95	26	NN 3012	NN 3012K	75.2	110.6	13.01	1.42	8.5	10.0	0.672
65	100	26	NN 3013	NN 3013K	77.4	116.7	13.72	1.5	7.5	9.0	0.75
70	110	30	NN 3014	NN 3014K	98.2	150.5	17.7	1.65	7.0	8.5	1.05
75	115	30	NN 3015	NN 3015K	100.5	156.3	18.38	1.75	6.7	7.9	.1.1
80	125	34	NN 3016	NN 3016K	120.5	186.3	21.91	1.87	6.5	7.5	1.5
85	130	34	NN 3017	NN 3017K	125.4	200.5	23.58	2	6.2	7.0	1.6
90	140	37	NN 3018	NN 3018K	140.5	224.6	26.42	2.05	5.9	6.8	.2.06
95	145	37	NN 3019	NN 3019K	143.2	236.4	27.81	2.15	5.6	6.5	.2.15
100	140	40	NNU 4920	NNU 4920K	129.4	256	30.11	3	5.6	6.6	1.85
	150	37	NN 3020	NN 3020K	146.8	245.3	28.85	2.2	5.3	6.3	2.25
105	145	40	NNU 4921	NNU 4921K	129.4	260.3	30.62	3.1	5.4	6.5	1.9
	160	41	NN 3021	NN 3021K	190.3	310.5	36.52	2.35	5.0	6.0	2.85
110	150	40	NNU 4922	NNU 4922K	132.5	271	31.88	3.2	5.0	6.3	2
	170	45	NN 3022	NN 3022K	220.3	360.4	42.4	2.52	4.8	5.3	3.62
120	165	45	NNU 4924	NNU 4924K	176.5	340.6	40.07	3.3	4.5	5.3	2.7
	180	46	NN 3024	NN 3024K	232.6	390.1	45.89	2.75	4.5	5.0	3.95
130	180	50	NNU 4926	NNU 4926K	190.8	391	46	3.6	4.1	5.0	3.8
	200	52	NN 3026	NN 3026K	290.6	501	58.94	3	4.2	4.7	5.8
140	190	50	NNU 4928	NNU 4928K	191	400.9	47.16	3.7	3.9	4.7	4.1
	210	53	NN 3028	NN 3028K	301	522	61.41	3.1	4.0	4.5	6.3
150	210	60	NNU 4930	NNU 4930K	326	655.5	69	4.3	3.7	4.4	6.2
	225	56	NN 3030	NN 3030K	336	586	61.68	3.35	3.7	4.2	7.6
160	220	60	NNU 4932	NNU 4932K	336	681	71.68	4.4	3.5	4.0	6.5
	240	60	NN 3032	NN 3032K	377	672	70.73	3.53	3.5	4.0	9.25
170	230	60	NNU 4934	NNU 4934K	342	696	73.26	4.55	3.3	3.8	6.8
	260	67	NN 3034	NN 3034K	453	802	84.42	3.8	3.2	3.8	12.35
180	250	69	NNU 4936	NNU 4936K	406	851	89.57	5.15	3.1	3.6	10
	280	74	NN 3036	NN 3036K	573	1003	105.57	4.05	3.0	3.6	16.5
190	260	69	NNU 4938	NNU 4938K	406	882	92.84	5.35	2.9	3.4	10.5
	290	75	NN 3038	NN 3038K	587	1042	109.68	4.2	2.8	3.4	17.5
200	280	69	NNU 4940	NNU 4940K	491	1042	109.68	5.52	2.7	3.2	14.5
	310	82	NN 3040	NN 3040K	657	1204	126.73	4.45	2.6	3.2	22.3
220	300	80	NNU 4944	NNU 4944K	512	1143	120.31	6.05	2.5	3.0	16
	340	90	NN 3044	NN 3044K	803	1462	153.89	4.8	2.4	3.0	29
240	320	80	NNU 4948	NNU 4948K	532	1203	126.63	6.35	2.3	2.8	17
	360	92	NN 3048	NN 3048K	852	1564	164.63	5.15	2.2	2.8	31.5
260	360	100	NNU 4952	NNU 4952K	752	1705	179.47	7.1	2.1	2.6	29.5
	400	104	NN 3052	NN 3052K	1062	2005	211.05	5.7	2.0	2.6	45.8
280	380	100	NNU 4956	NNU 4956K	766	1805	190	7.5	1.9	2.2	31.5
	420	106	NN 3056	NN 3056K	1085	2085	219.47	5.9	1.8	2.3	49.55
300	420	118	NNU 4960	NNU 4960K	1042	2405	253.15	8.3	1.8	2.1	49
320	440	118	NNU 4964	NNU 4964K	1062	2555	268.94	8.8	1.7	2.0	52
